Der 3D-Druck bietet beinah unbegrenzte Möglichkeiten: Schnell und einfach lassen sich auf diese Weise unterschiedlichste Gegenstände fertigen. Im Zuge der aktuellen Corona-Pandemie (COVID-19) ist dieses Verfahren besonders für die Herstellung von Gesichtsmasken und Gesichtsvisiere bedeutungsvoll: Hilfsmittel, die an vielen Orten Mangelware sind.
3D-Druck und Silikonabformung: die perfekte Kombination
Aus einer Mund- und Nasenmaske bzw. einem Face Shield als 3D-Druck-Modell kann so auf schnelle und einfache Weise eine Gießform als Silikonmodell erstellt werden. Dieses dient dann als Abgussform, mit der sich innerhalb kürzester Zeit eine Vielzahl an Behelfsmasken (Gesichtsmasken und Gesichtsvisiere) herstellen lassen. KAUPO unterstützt dabei als erfahrener Experte für Silikon- und Kunststoff-Abformung Unternehmen wie auch Privatpersonen (DIY) vom Prototyp bis zur Kleinserie: Mit Herstellungstipps und dem passenden Material sowie mit einer persönlichen Beratung.
Die Vorteile in der Übersicht:
- Dateien für die 3D-Fertigung von Mundbedeckungen und Gesichtsschildern sind frei zugänglich
- 3D-Modelle lassen sich schnell und einfach produzieren
- Jeder handelsübliche 3D-Drucker funktioniert dafür
- Silikonformen und Abformung von Mund-Nase-Masken und Face Shields in kürzester Zeit
- KAUPO bietet alle notwendigen Materialien für das Abform- und Gieß-Verfahren
- Schnell, einfach und kostengünstig vom Prototyp zur Kleinserie
Face Shields und Mund-Nasen-Masken mit 3D-Druck und
Silikonabformung: KAUPO zeigt wie es geht!
Als langjähriger Vertriebspartner und europaweit größter Anbieter von Smooth-On Produkten, dem amerikanischen Weltmarktführer für innovative Kunststoff-Abformung, ist KAUPO immer am Puls der Zeit. Erst vor kurzem hat Smooth-On zwei Do-it-Yourself-Videos veröffentlicht, die eindrucksvoll den Weg vom 3D-Modell zur Gießform bis hin zum fertigen Face Shield und der Mund-Nasen-Maske zeigen – in der aktuellen Corona-Krise eine perfekte Möglichkeit zum Selbstschutz und zur Hilfe. Diese Video-Tutorials möchten wir hier direkt mit Ihnen teilen: Sehen Sie selbst, wie einfach die eigene Herstellung geht – vom 3D-Modell über die Abformung bis zum fertigen Produkt. Neben den Informationen zum Formenbau und Abguss-Verfahren sehen Sie hier auch die verwendeten Materialien zur Kunststoff-Fertigung, die Sie selbstverständlich bei KAUPO erhalten.
Sie haben Fragen zum Herstellungsprozess oder den verwendeten Materialien?
Das KAUPO-Team hilft Ihnen gerne weiter: Wenden Sie sich einfach direkt per Telefon oder E-Mail an uns:
Telefon: +49 7424-95842-3 E-Mail: info@kaupo.de
Video-Tutorial: Eine Mund-Nasen-Maske selbst herstellen

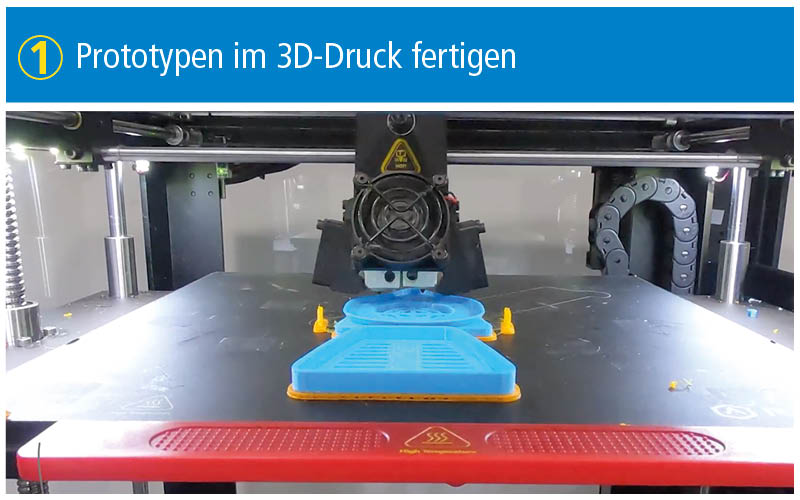

In diesem Video erfahren Sie, wie Sie eine Behelfsmaske selbst anfertigen können. Als Prototyp dient eine im 3D-Druckverfahren gefertigte Mund-Nasen-Maske, Vorlagen dazu finden sich zuhauf im Internet (die Vorlage für das in dem Video gezeigte 3D-Modell finden Sie direkt in der Video-Beschreibung zum kostenlosen Download).

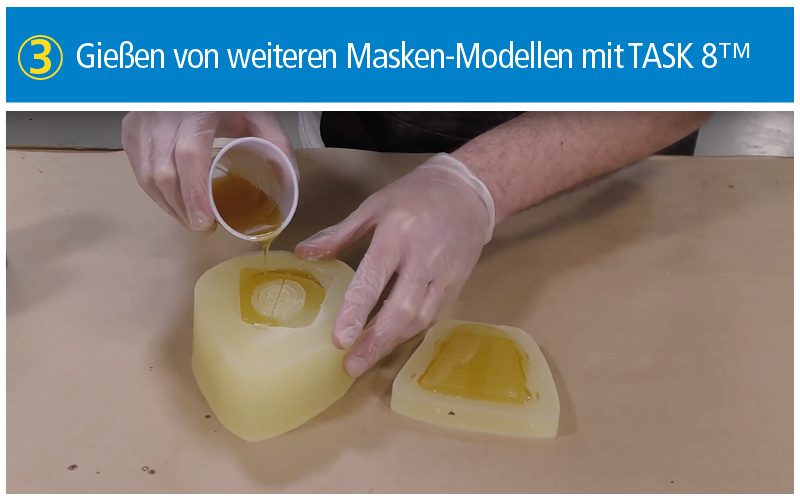

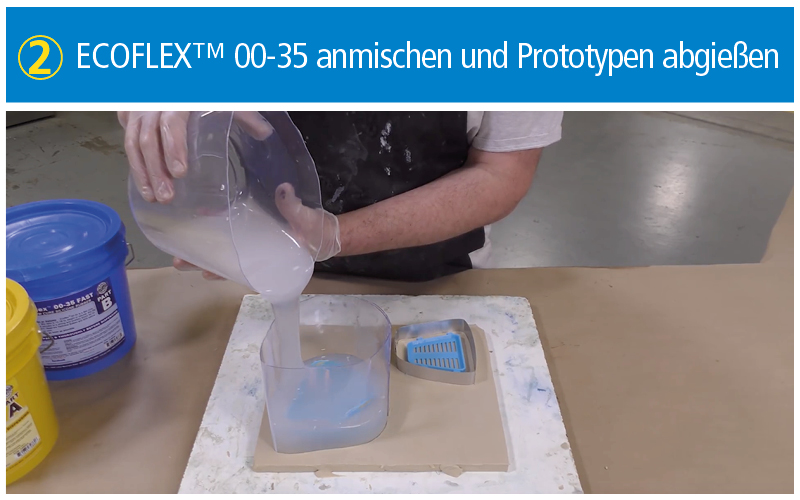

Aus diesem 3D-Modell wird dann im Abform-Verfahren eine Silikon-Gießform erstellt. Wir verwenden hierzu ECOFLEX™ 00-35, ein schnell-härtendes Silikon. Diese dient als Gießform für die Herstellung der Mund-Nasen-Maske und wird dazu mit dem hitzebeständigen Gießharz TASK 8™ ausgegossen. Dieser Vorgang kann mehrfach wiederholt werden – für eine schnelle, unkomplizierte Eigen-Herstellung von Mund-Nasen-Masken. Die Maske ist kein Medizinprodukt und keine persönliche Schutzausrüstung – dennoch fand die Entwicklung in engem Austausch mit einem Krankenhaus statt, sodass auf mehrere Vorteile geachtet wurde:*
- wiederverwendbar
- sterilisierbar (mit Dampf autoklavierbarer Kunststoff)
- spülmaschinentauglich
- Kleinserien sehr schnell produzierbar
Die Schritte im Überblick:
* Hierbei handelt es sich um kein Medizinprodukt und keine persönliche Schutzausrüstung (PSA).
** Anstelle eines HEPA Staubsauger-Beutel können auch Wattepads, medizinisch-geprüfte Filter oder Textilien eingesetzt werden. Es besteht kein 100%iger Schutz vor Viren.
Video-Tutorial: Einen Face Shield (Schutzvisier) selbst herstellen
Dieses weitere Video von Smooth-On zeigt, wie schnell und einfach sich ein Face Shield (Schutzvisier) herstellen lässt, der gegen die Übertragung von Speichel-Tröpfchen, z.B. beim Sprechen oder Spucken, helfen kann. Ausgangspunkt ist auch hier ein 3D-Modell einer Face Shield-Halterung (einen Link zu einer Original-Vorlage für den 3D-Druck finden Sie in der Beschreibung unterhalb des Videos zum Download).

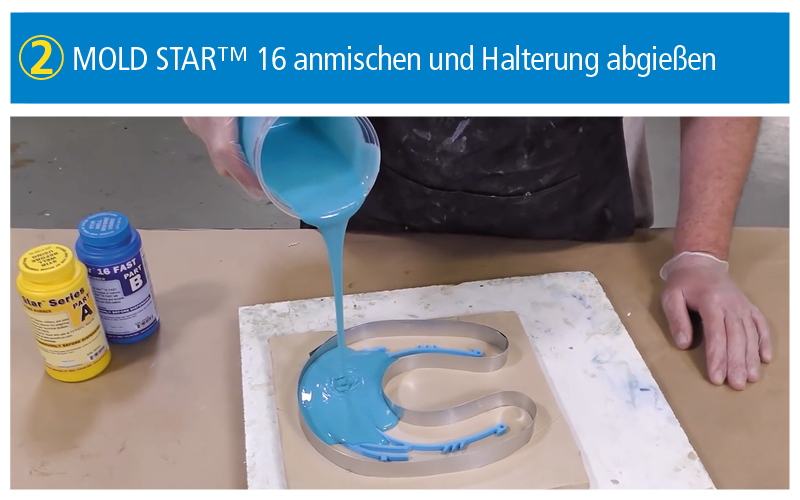

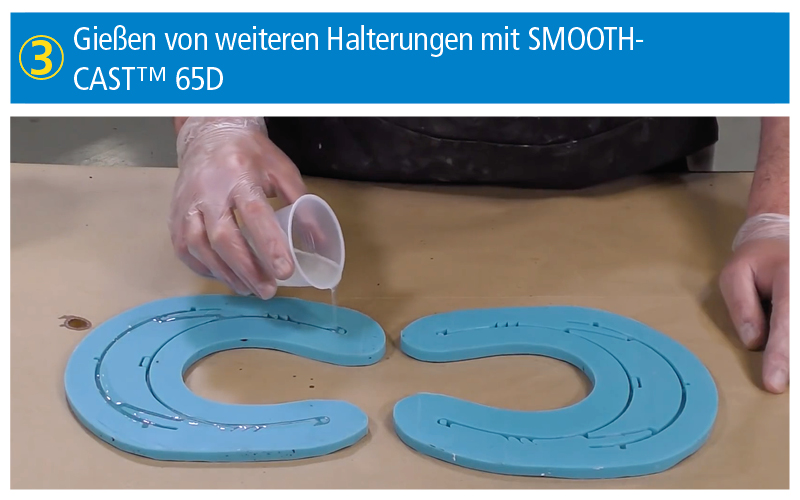

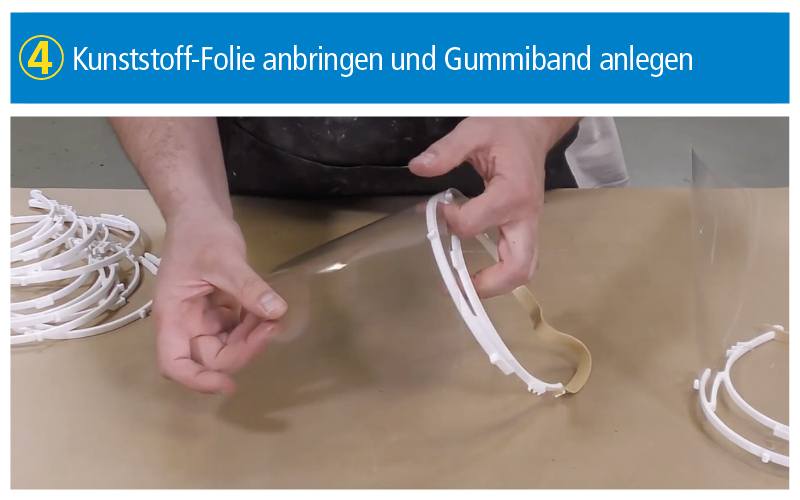

Dieses Modell wird dann abgeformt mit MOLD STAR™ 16, einem sehr schnell aushärtenden Silikon: Bereits nach etwa 30 Minuten haben Sie Ihre fertige Gießform. Für das Produkt, die Face Shield-Halterung, verwenden wir SMOOTH-CAST™ 65D, ein halbhartes Gießharz, das nach der Aushärtung flexibel wie bruchfest zugleich ist. An der Stelle, wo der Face Shield direkt mit der Stirn in Berührung kommt, wird eine dünne Schicht des hautverträglichen SIL-POXY™ Silikonkleber aufgetragen. Für das Visier wird eine handelsübliche transparente Kunststoff-Folie verwendet, dazu ein einfaches Gummiband zur Befestigung hinter dem Kopf: Fertig ist der Face Shield, den Sie ganz einfach und schnell selbst herstellen können – und das dazu noch sehr günstig. Wir von KAUPO haben Ihnen dazu eine Beispielrechnung einer Kleinserien-Produktion von Face Shields erstellt: HIER geht’s zur Beispielrechnung.
Die Schritte im Überblick:
KAUPO hilft mit! Das Ziel: Behelfsmasken für jedermann
Das 3D-Druckverfahren bietet die Möglichkeit für eine breite Öffentlichkeit, sich bestimmte Mund- und Nasenbedeckungen und sogar persönliche Schutzausrüstung wie zertifizierte Atemschutzmasken im Kampf gegen das Corona-Virus (COVID-19) selbst anzufertigen. Hierzu haben wir von KAUPO vor kurzem ein Kooperationsprojekt mit der Universität in Prag durchgeführt, bei dem eine Maske der Schutzklasse FFP3 entwickelt wurde, die im 3D-Druck hergestellt werden kann. Das Silikon für das Masken-Inlay (Dichtung) stammt von uns.
Die Informationen aus diesem Pilotprojekt wie auch die 3D-Daten werden der Öffentlichkeit zugänglich gemacht, damit jeder mit einem handelsüblichen 3D-Drucker in der Lage ist, diese Atemschutzmasken selbst herzustellen. Weitere Infos und die Daten zum kostenlosen Download finden Sie HIER.
Stay tuned
Wir bei KAUPO arbeiten an weiteren innovativen Lösungen für Hilfsmittel in der Corona-Krise. So informieren wir Sie in Kürze über unsere Eigenentwicklung einer Silikonmaske. Am besten, Sie schauen einfach regelmäßig auf unseren Social-Media-Kanälen vorbei:
Selbstverständlich bleibt KAUPO weiterhin Ihr vertrauensvoller Partner in allen Fragen rund um das Thema Abformtechnik. Unser Service-Team ist wie gewohnt erreichbar, um jede Ihrer Fragen zu beantworten. Sie können auch SKYPE-Termine mit unseren technischen Beratern im Außendienst vereinbaren.
Telefon: +49 7424-95842-3 E-Mail: info@kaupo.de
Bleiben Sie gesund!
Ihr KAUPO-Team
